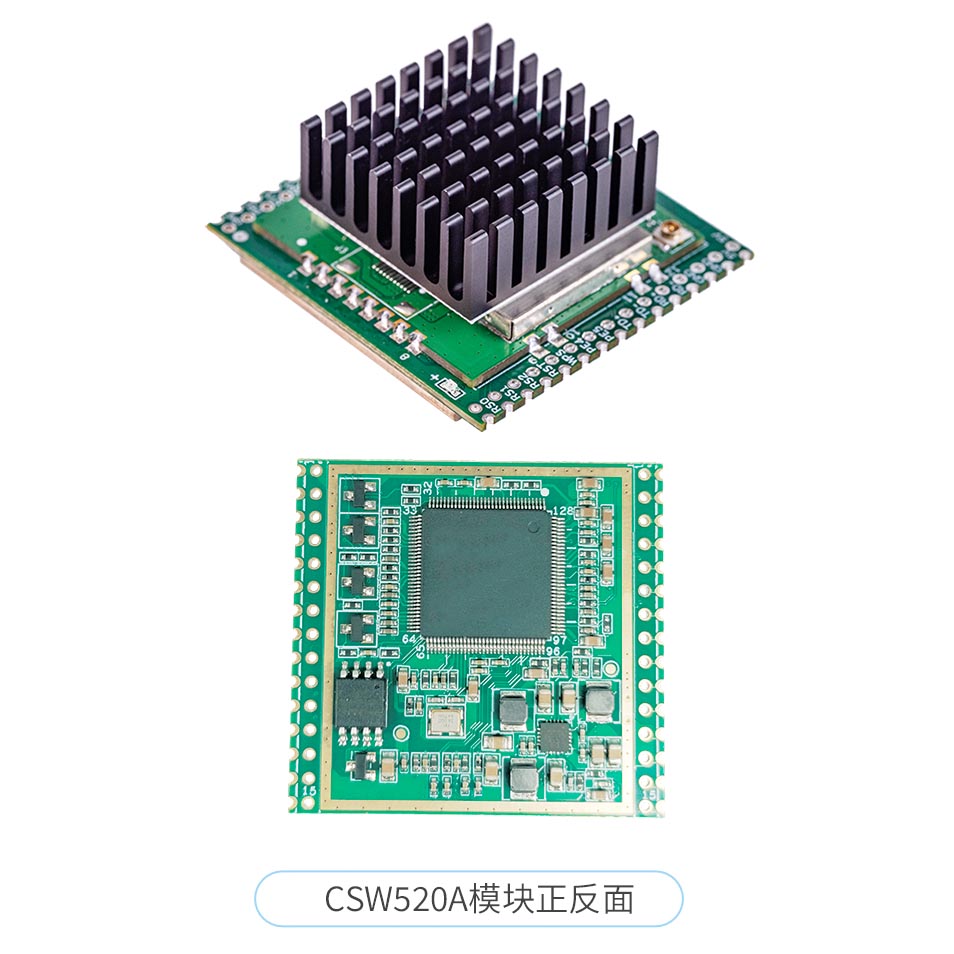

16KM远距离无线通信模块视频遥数图传输自组网模组CSW520A
接口类型：UART,网口,sbus
工作频率：5.1~5.8GHz
发射功率：30dBm(双路) 27dBm(单路)
通信距离：16km(地对空)，定向30km
产品重量：14.5g(模块)
组网方式：mesh(16个)，中继，点对点，点对多
产品优势：产品支持图传，遥传和数传。距离远，速率高可达100Mbps；低延时，RTT往返延时低至2ms；全双工高速传输的无线模块。抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰；使用简单，一键配对，内嵌网页；地对空16KM全向
16KM远距离无线通信模块数字视频传输模组CSW520A 优势：
1.距离远，全向无线传输距离最远可达16KM
2.高功率，27dBm
3一对多，多路视频传输同时不卡顿
4.低延时，RTT往返延时低至2ms
5.支持中继，可以中继传输，覆盖信号无死角
6.大带宽，实测数据可达100Mbps
7.抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰
8.使用简单，一键配对，内嵌网页
9.支持MESH自组网,最多可达16个
10.支持以太网，串口透传，串口转网络，SBUS等多接口
16KM远距离无线通信模块数字视频传输模组CSW520A 参数：
远传输距离 | CSW520A：>16KM（空旷无干扰） |
吞吐量 | 自适应，1~100Mbps |
网络拓扑 | 点对点，点对多点，可支持组网，中继 |
接收灵敏度 | -93dBm(Min) |
分集 | 2x2MIMO，ML，MRC |
传输技术 | OFDM LR-WiFi |
FEC | LDPC |
频段 | 2400~2502MHz5.15~5.85GHz |
发射功率 | 单路27dBm，双路30dBm |
加密 | WPA2 AES |
工作温度范围 | -25~80℃ |
功耗 | 2.5W( (典型) 12.5W(最大) |
尺寸 | 38mm*40mm*7mm(L*W*H) |
数据接口 | SBUSx1，UARTx2(支持透传） GPIO 10/100M以太网WPS配对按键 |
重量 | 14.3g |
功能应用 | 集成串口透传，串口转网络，SBUS |
选频特性 | 支持实时频率切换(跳频)，支持上电最佳信道扫描 |
延时 | 典型值2ms |
16KM远距离无线通信模块数字视频传输模组CSW520A 应用：暂
远传输距离 | CSW520A：>12KM（空旷无干扰） |
吞吐量 | 自适应，1~100Mbps |
网络拓扑 | 点对点，点对多点，可支持组网，中继 |
接收灵敏度 | -93dBm(Min) |
分集 | 2x2MIMO，ML，MRC |
传输技术 | OFDM LR-WiFi |
FEC | LDPC |
频段 | 2400~2502MHz5.15~5.85GHz |
发射功率 | 单路27dBm，双路30dBm |
加密 | WPA2 AES |
工作温度范围 | -25~80℃ |
功耗 | 2.5W( (典型) 12.5W(最大) |
尺寸 | 38mm*40mm*7mm(L*W*H) |
数据接口 | SBUSx1，UARTx2(支持透传） GPIO 10/100M以太网WPS配对按键 |
重量 | 14.3g |
功能应用 | 集成串口透传，串口转网络，SBUS |
选频特性 | 支持实时频率切换(跳频)，支持上电最佳信道扫描 |
延时 | 典型值2ms |
16KM远距离无线通信模块数字视频传输模组CSW520A 优势：
1.距离远，全向无线传输距离最远可达16KM
2.高功率，27dBm
3一对多，多路视频传输同时不卡顿
4.低延时，RTT往返延时低至2ms
5.支持中继，可以中继传输，覆盖信号无死角
6.大带宽，实测数据可达100Mbps
7.抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰
8.使用简单，一键配对，内嵌网页
9.支持MESH自组网,最多可达16个
10.支持以太网，串口透传，串口转网络，SBUS等多接口
相关下载：
| 在线购买 |
| 【官方淘宝店】：https://shop556722577.taobao.com/ |
| 批量采购/定制产品 |
| 【联系邮箱】：daisychen@cloudsight-wireless.com |
| 技术咨询 |
| 【在线咨询】：15889515658（微信同号） |
| 【联系邮箱】：hexingshi@cloudsight-wireless.com |
MESH自组网技术介绍
从技术角度看，Mesh 组网是 “一种由多个节点构成的 peer-to-peer（对等）网络架构”，其中：
- 节点（Node）：网络中的每台设备（如 Mesh 模块）都可成为节点，分为 “网关节点”（负责接入外网，如 Mesh 模块）和 “中继节点”（仅负责转发信号，如 Mesh 模块、带 Mesh开发板）；
- 自组织与自愈：节点通电后会自动发现周围其他节点，无需人工配置即可形成网络；若某节点故障（如断电、离线），其他节点会自动重新规划通信路径，确保网络不中断（类似 “此路不通就绕路”）；
多跳通信：设备无需直接连接网关，可通过 1 个或多个中继节点 “间接联网”（如远程无人机→远程设备→网关），大幅扩展覆盖范围。
云望物联MESH自组网特性介绍
网络自愈合： 网络节点可以随时运动、加入或者退出
自组织网络: 无需依赖任何的网络设施，自动组成一个网络
适用复杂环境：具有远距离、 高带宽、 低时延、自动跳频,频段灵活、适应性强 等特点
网络拓扑结构可变：可在线状、星型.网状等拓扑结构间切换，也可多种拓扑结构共存
在网用户：最多可支持16个用户同时在网•任意节点间可通讯
智能路由选择: 网络自动根据收发数据量大小.信道环境重量等因素•自动切换路由。支持多跳路由，最多可达16跳。
总结
简单说，Mesh 组网就像 “多人传球”：要把球（数据）传给远处的人（接收端），不需要直接扔（直接连接收端），可以通过身边的人（中继节点）一次次传递，且如果某个人无法传球（节点故障），会自动找另一个人传递，确保球能到达终点。
