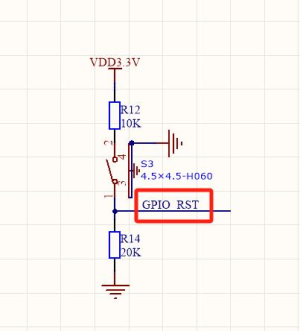

一、电路核心功能：复位与重启控制

该电路是‌通信模块的复位电路‌，通过‌PB3接口‌实现‌“下拉复位”‌和‌“上拉短按重启”‌功能，保障模块稳定运行与故障恢复。

二、元件与工作原理（从上到下解析）

1. 电源与下拉电阻（R12）

VDD3.3V‌：3.3V电源输入，为电路供电。
 R12（10KΩ）‌：‌下拉电阻‌，将PB3接口‌默认拉低‌（低电平）。
 原理：R12一端接电源（VDD3.3V），另一端接PB3，形成“电源→电阻→PB3→地”的回路。当PB3无外部信号时，R12将PB3电位拉低，满足“下拉复位”的需求。

2. 重启按键（S3）与上拉电阻（R14）

S3（4.5×4.5-H060）‌：‌重启按键‌，按下时触发“上拉短按重启”。
 R14（20KΩ）‌：‌上拉电阻‌，按键按下时将PB3‌拉高‌（高电平）。
 原理：R14一端接电源（VDD3.3V），另一端接PB3。当S3按下时，R14将PB3电位拉高；S3松开后，R12重新将PB3拉低，完成“短按重启”的电平切换。

3. 复位模块（GPIO RST）

GPIO RST‌：通信模块的‌复位控制模块‌，通过PB3的电平变化实现复位/重启。
 下拉复位：PB3默认由R12拉低，模块进入“复位状态”（初始化系统）。
 上拉重启：S3按下时，PB3被R14拉高，模块检测到电平变化后执行“重启”操作（恢复运行）。

三、图标与元件意义

四、工作逻辑（分场景）

1. 正常运行（PB3下拉复位）

PB3由R12拉低（低电平），GPIO RST检测到低电平，模块进入‌复位状态‌（初始化系统，确保稳定运行）。

2. 故障重启（PB3上拉短按）

按下S3：PB3被R14拉高（高电平），GPIO RST检测到电平变化，触发‌重启操作‌（恢复模块运行）。
 松开S3：PB3重新被R12拉低，模块回到“下拉复位”状态，等待下一次操作。

五、PB3接口“下拉+上拉”的设计逻辑

 下拉复位‌：R12将PB3默认拉低，确保模块上电后自动进入复位状态，避免“浮空”导致的电平不确定（浮空时引脚电平易受干扰，下拉/上拉可固定电平）。
 上拉重启‌：R14配合S3，通过“短按拉高→松开拉低”的电平变化，触发重启，实现“一键恢复”功能。
 通过“下拉保证复位稳定性，上拉实现重启灵活性”，该电路高效解决了通信模块的复位与故障恢复需求，保障系统可靠运行。
