无人机Sbus tx rx如何接线?

栏目:模块常见问题FAQ

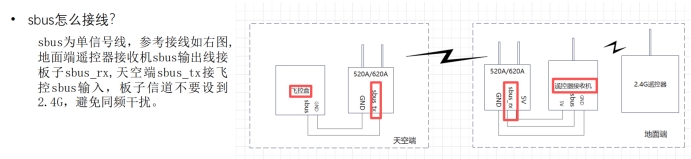

核心原则:数据流出方(TX)连接数据流入方(RX) 接收机(Receiver):它是信号的接收方(从遥控器接收信号),同时也是SBUS数据的发出方。所以

核心原则:在设备为整体范围内,模块(开发板)扮演的角色决定它的连线使用的端口,数据流出方(TX)连接数据流入方(RX)
   发送设备:它是信号发出方,其中模块(开发板)SBUS数据接收方(从遥控器接收机-控制器上接收信号),所以,在发送设备内,应该使用模块(开发板)的上的 RX 引脚。
   接收设备:它是信号的接收方,其中模块(开发板)需要将远程接收到的的SBUS数据发送给飞控盒。所以,在接收设备内,应该使用模块(开发板)的 TX 引脚。



板子信道不要设到 2.4G,避免同频干扰。

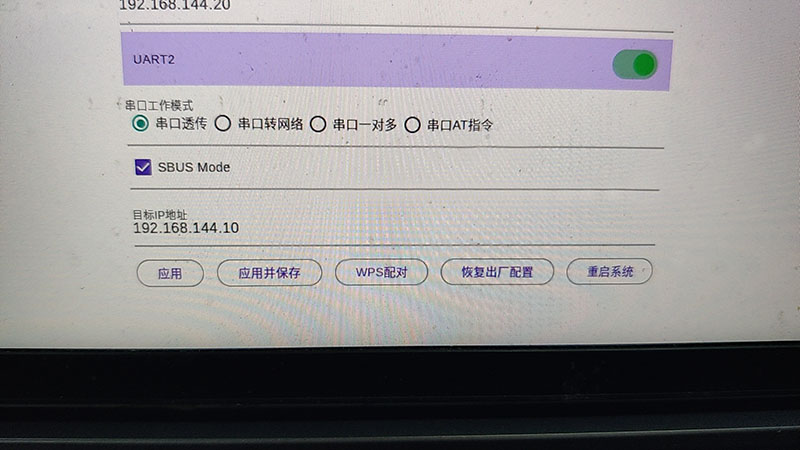

后台设置:
