无人机图传（Unmanned Aerial Vehicle Video Transmission）是指无人机通过无线电信号将飞行过程中搭载摄像头捕获的实时影像、视频或其他数据传输到地面接收端（如遥控器、手机或平板）的技术系统‌，它是实现超视距飞行、实时监控与决策的核心纽带。‌无人机图传目前有多种传输方式。

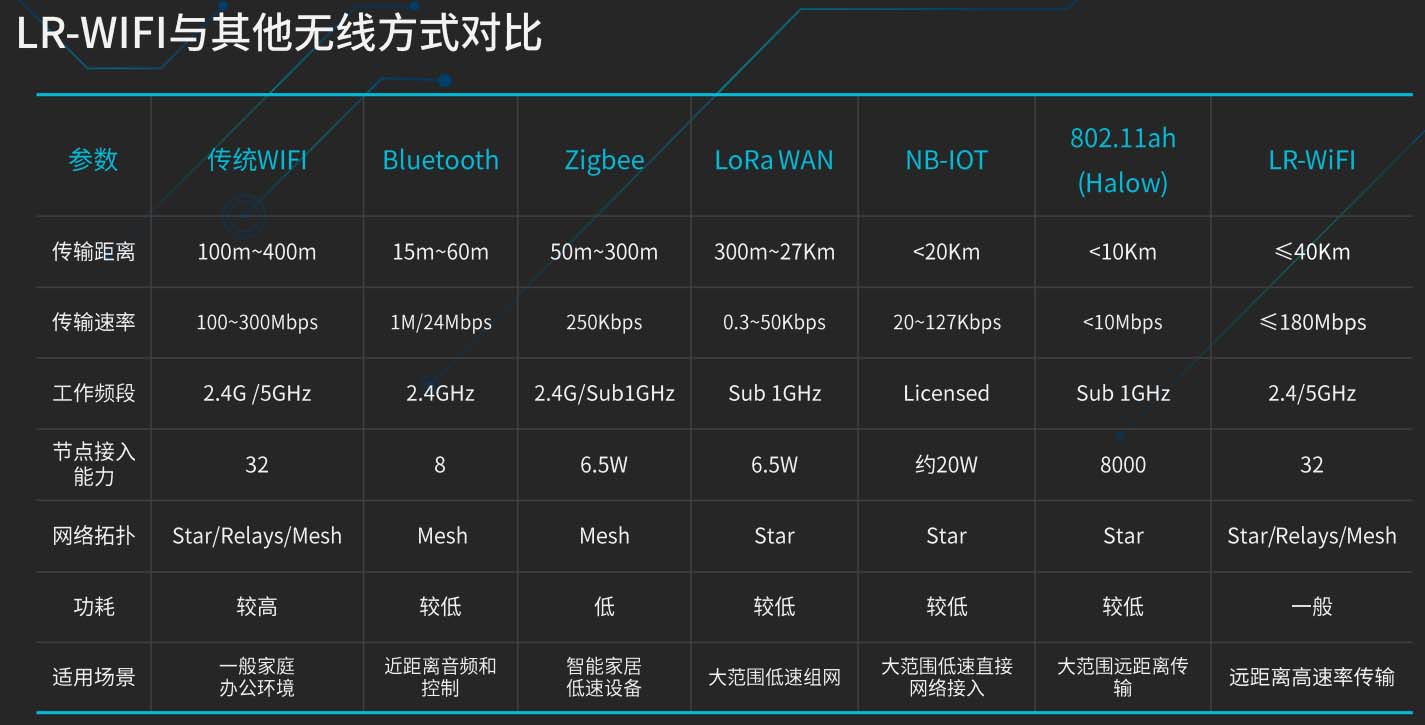

按照种类进行区分的话，其中距离最远的有 lora wan,nb-iot,802.11ah(Halow),和云望物联的LR wifi。

带宽最高的有传统WiFi，Bluetooth，802.11ah(Halow)和云望物联的LR wifi。

组网最灵活的是传统WiFi和云望物联的LR wifi。

无人机图传系统是无人机与地面操作者之间的实时通信桥梁，主要功能包括： ‌实时影像传输‌：将无人机摄像头拍摄的高清画面（如1080p或4K视频）即时回传至地面站，供操作者监控飞行状态或拍摄内容。‌‌ 辅助数据透传‌：同步传输飞行参数（如高度、速度）、传感器数据或元信息，支持精准操控与任务执行。‌‌ ‌超视距操作支持‌：通过无线电信号突破目视范围限制，使无人机能在数公里外执行航拍、测绘或救援等任务。‌‌

这些传输最主要的属性包括图传的距离，图传需要的带宽，即是否用高清摄像头进行图传，与之相关的是延迟性能。其次组网是否方便，比如是否支持mesh自组网，以及接口数量等等。像云望物联的支持2路串口和一路网口，大部分客户够用了，也有极个别需要三个串口的，只能将网口转成串口使用了。

在其他性能上，云望物联的图传非常牛，比如地对空16km,最大带宽180，提80mbps供高带宽模式，支持mesh自组网，中继，1对多等多种模式。

其次就是图传的抗干扰性。

无人机图传系统的工作流程分为三步

• ‌数据压缩编码‌：原始视频经H.264/H.265等编码技术压缩，减少数据量（如H.265比H.264效率提升50%）。‌‌1‌‌5
• ‌射频调制传输‌：压缩数据通过射频前端模块调制成高频电磁波（如2.4GHz、5.8GHz或毫米波频段），由天线发射至地面接收端。‌‌5‌‌7
• ‌地面解码显示‌：地面设备接收信号并解码还原画面，实现低延迟显示。‌‌

无人机图传的模块在这些步骤过程中，主要负责信号传输那部分，包括数据图传以及sbus信号传输。
