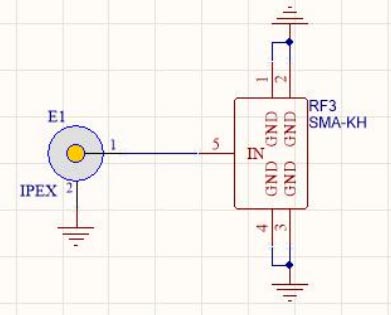

该电路图为通信模块中的‌射频信号接口电路‌，主要实现无线信号的传输与转接功能。以下从核心元件、接口功能及图标意义两方面解析：

一、核心元件与功能

射频转接模块（RF3 SMA-KH，矩形框）‌

作为电路的核心元件，负责射频信号的物理转接，引脚标注包含信号路径和接地端：
 引脚1/2/3/4‌：信号输入/输出引脚，通过内部电路实现信号的直通或切换（如将IPEX接口的信号转接至SMA接口）。
 GND引脚‌：接地引脚，为射频信号提供参考电位，减少电磁干扰。

 天线接口（IPEX，左侧圆形接口）‌

用于连接外部‌IPEX接口天线‌（常见于小型无线模块，如Wi-Fi、蓝牙天线），接收或发射无线射频信号。

SMA接口（右侧“SMA”标注）‌

另一种射频天线接口，通常用于需要固定安装的场景（如外置高增益天线），通过转接模块与IPEX接口切换使用。

接地符号（⊥）‌

电路公共地，连接模块外壳或系统地线，抑制射频信号的电磁辐射干扰，保障信号传输稳定性。

 二、关键图标意义（零基础入门）

 三、电路工作逻辑

信号路径‌：外部天线通过IPEX接口输入射频信号，经RF3 SMA-KH模块内部电路转接后，从SMA接口输出（或反之，实现双向信号传输）。
抗干扰设计‌：多个GND引脚通过接地符号连接到系统地，减少信号传输中的电磁干扰，提升射频信号质量。

 最终答案‌

该电路为通信模块的射频信号转接电路，核心元件为RF3 SMA-KH转接模块，实现IPEX接口（内置天线）与SMA接口（外置天线）的信号切换。关键图标包括射频转接模块（矩形引脚阵列）、IPEX/SMA天线接口（圆形接口+文字标注）及接地符号（⊥），分别对应信号转接、无线信号收发及电磁干扰抑制功能。
