csw520a/csw620a 无线通信模块电源电路图解析与图标意义

栏目:技术名词 发布时间:2025-10-23
一、核心功能:通信模块的“接口枢纽”该电路是‌通信模块‌的关键部分,负责‌信号传输、电源管理、状态指示‌等功能,是设备与外部网络/设备通信的“桥梁”。二、关键元


一、核心功能:通信模块的“接口枢纽”

该电路是‌通信模块‌的关键部分,负责‌信号传输、电源管理、状态指示‌等功能,是设备与外部网络/设备通信的“桥梁”。

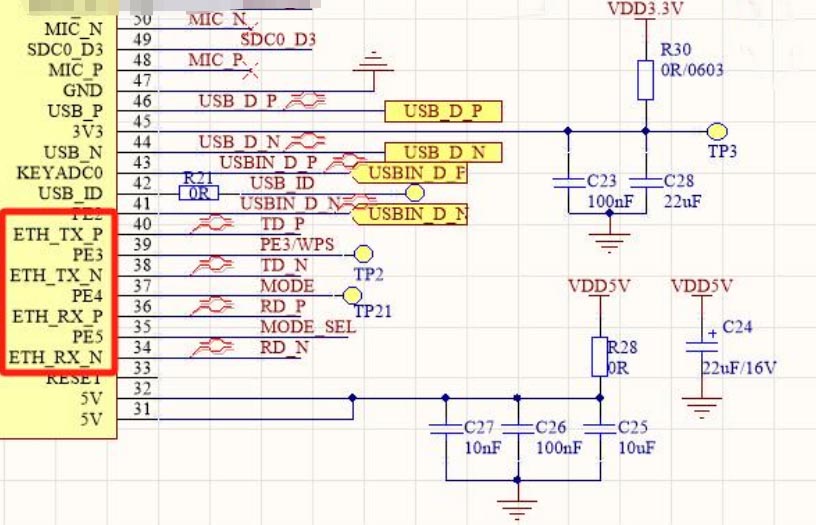

二、关键元件与功能(从左到右解析)

1. 主控芯片(左侧红色框)

 作用‌:通信模块的“大脑”,处理数据、控制接口状态。
 引脚功能‌:
 ETH_TX_P/N‌:以太网差分信号(高速网络传输,抗干扰强)。
 USB_D_P/N‌:USB差分信号(高速数据传输,如连接电脑)。
 USB_ID‌:USB设备标识(区分设备/主机模式)。
 KEY/ADC0‌:按键/模拟信号输入(如用户按键、传感器数据)。
 MIC_P/N‌:麦克风差分信号(音频输入,如语音通信)。
 DCD0_D1/D2/D3‌:串行通信信号(如UART、SPI,低速数据传输)。
 VDD3V‌:3.3V电源输入(为芯片供电)。

2. 电源与滤波电路(右侧)

 电容(C23、C24、C25、C26、C27、C28)‌
 滤波‌:稳定电源电压,抑制电源纹波(电容对高频噪声呈现低阻抗,旁路噪声到地)。
 标注(如100nF、22uF)‌:容量越大,滤波频率越低;容量越小,滤波频率越高。
 电阻(R28、R30)‌
 限流/分压‌:限制电流、分压供电(如R28可能为电源分压,R30可能为限流)。
 电源输入(VDD5V、VDD3V)‌
 为电路提供工作电压(5V、3.3V是通信模块常见的供电电压)。

3. 状态指示与测试点

LED指示灯(黄色圆点+箭头)‌
 通过亮灭显示模块状态(如电源正常、网络连接、数据传输)。
 测试点(TP2、TP21、TP3)‌
 用于电路调试(如测量电压、电流,排查故障)。

4. 接口与信号传输

USB接口(USB_D_P/N、USBIN_D_P/N)‌
 差分信号(抗干扰),实现USB设备与模块的高速数据传输(如连接电脑、U盘)。
 以太网接口(ETH_TX_P/N、ETH_RX_P/N)‌
 差分信号,实现有线网络通信(如连接路由器、交换机)。
 按键与模拟输入(KEY/ADC0)‌
 按键触发功能(如复位、模式切换),ADC0采集模拟信号(如传感器电压)。
 麦克风接口(MIC_P/N)‌
 差分信号,接收音频信号(如语音通信、语音识别)。

三、电路图图标意义(零基础友好版)

图标类型代表含义示例(电路中对应)
矩形框+引脚主控芯片(通信模块核心)左侧红色框的芯片,引脚标注信号名称
折线箭头差分信号传输路径ETH_TX_P/N、USB_D_P/N等差分信号线
电容符号滤波/储能元件标注“100nF”“22uF”的矩形电容符号
电阻符号限流/分压元件标注“DR”“0R/0603”的矩形电阻符号
接地符号(⊥)电路公共地电源、信号的参考电位点,保障信号稳定传输
测试点(TP)调试接口TP2、TP21、TP3等标注的测试点
LED符号状态指示灯黄色圆点+箭头的LED符号

四、电路工作逻辑(简化版)

 电源输入‌:VDD5V、VDD3V提供5V、3.3V电压,经电容滤波后为芯片及外围电路供电。
 信号交互‌:主控芯片通过USB、以太网、麦克风等接口与外部设备通信,射频电路(若存在)通过天线接口收发无线信号。
 状态指示‌:LED根据芯片输出的电平信号亮灭,反馈模块工作状态(如网络连接、电源正常)。
 若需更深入理解(如元件选型、电路参数计算),可结合具体应用场景进一步分析~
