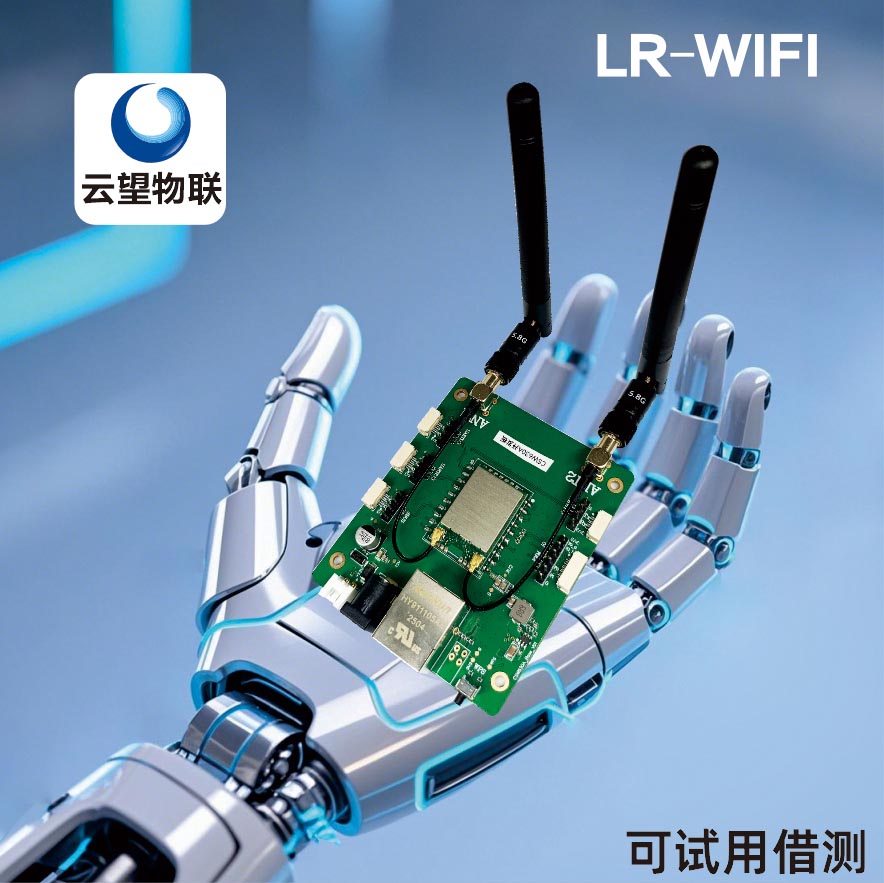

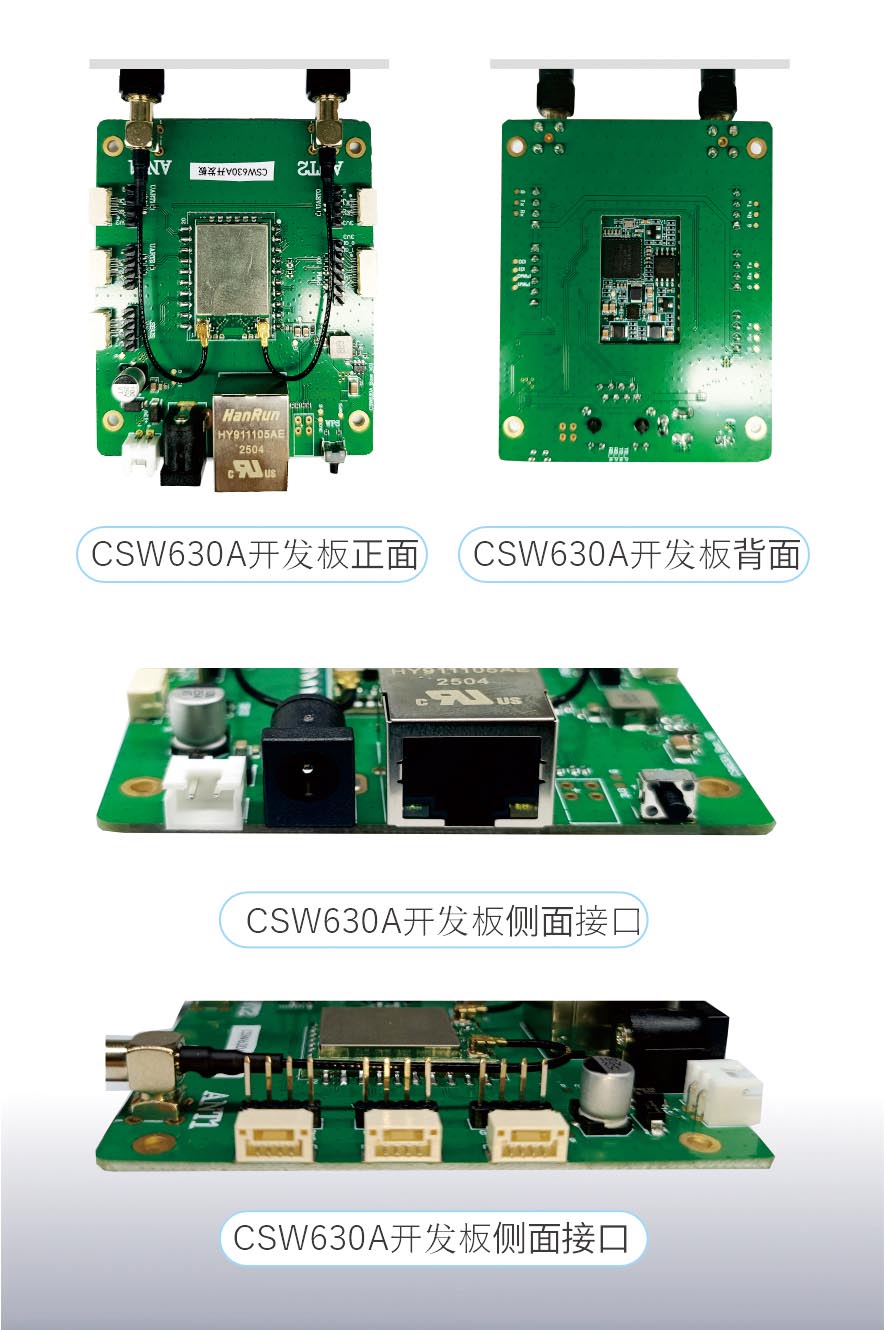

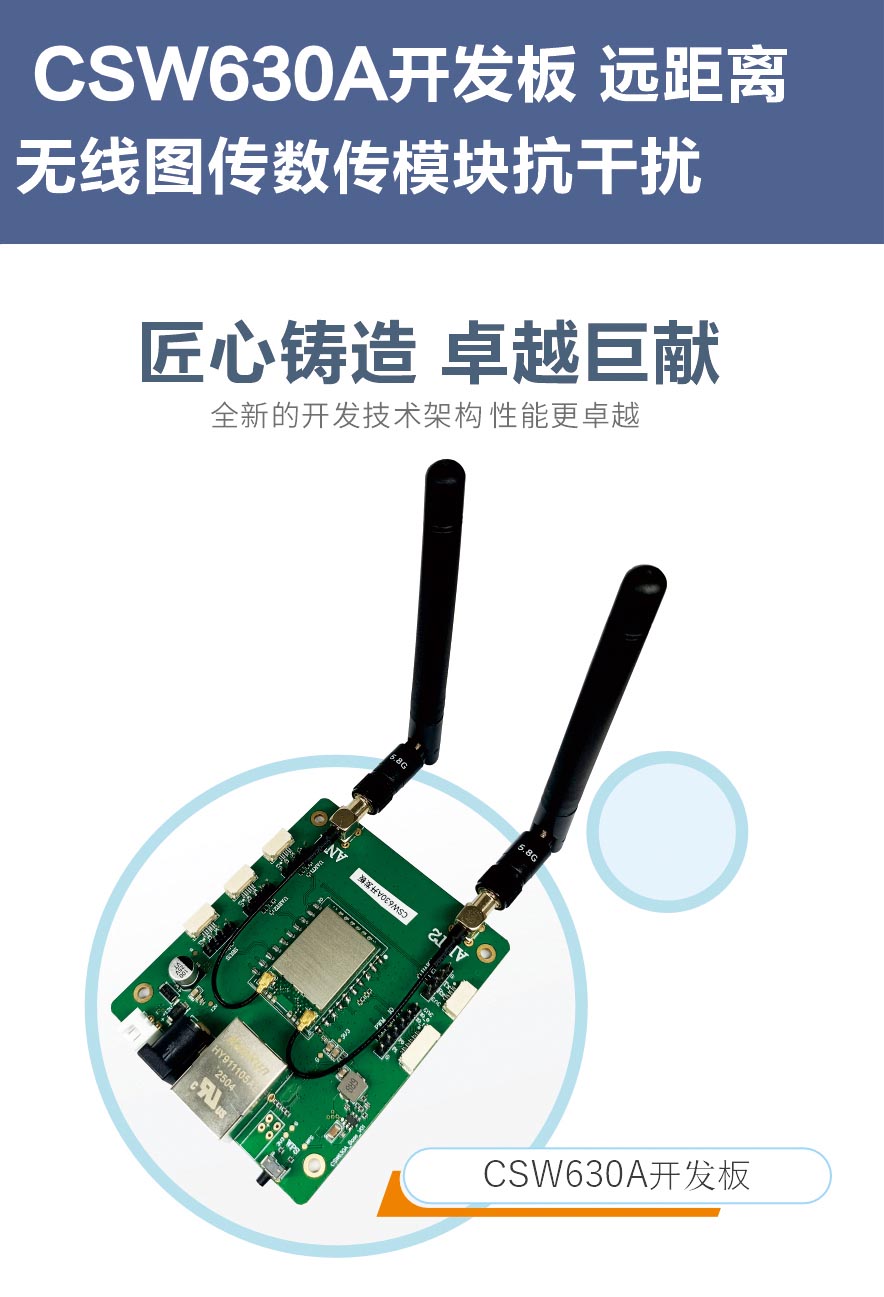

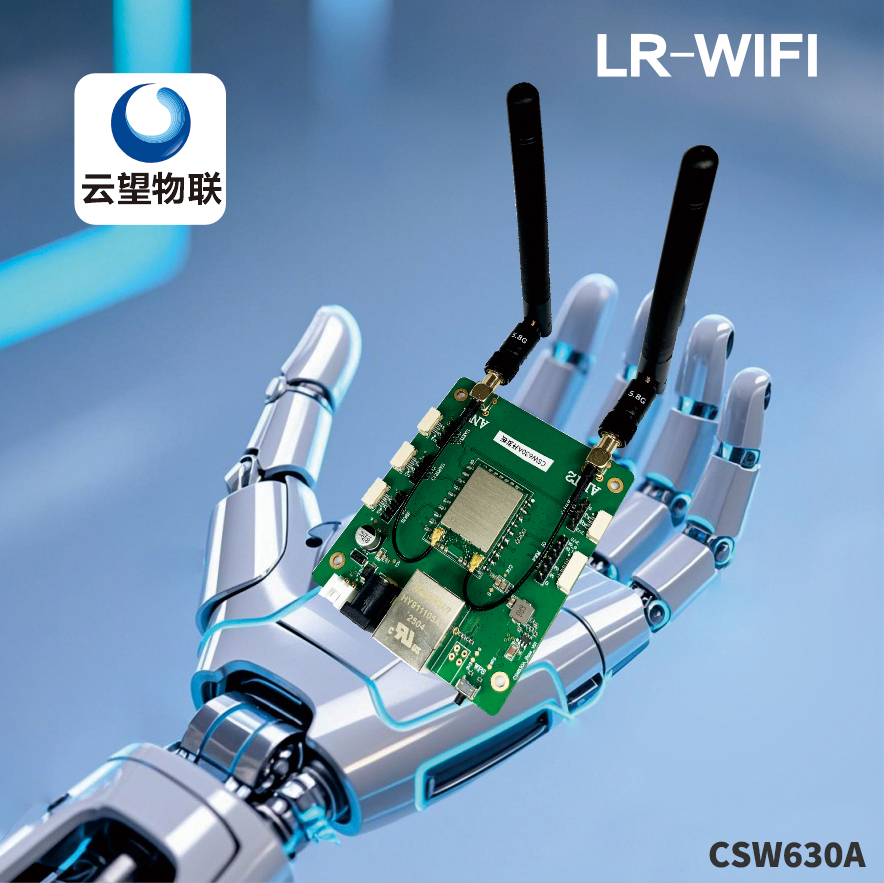

12KM机器人远距离无线数字图传开发板CSW630A通信模块

接口类型：UART,网口,sbus

工作频率：2.4GHz，5.1~5.8GHz

发射功率：24dBm

通信距离：12km(地对空)，定向20km

产品重量：4.9g(模块)，49.2g(开发板)

组网方式：mesh(16个)，中继，点对点，点对多

产品优势：开发板主要用于试测，距离远，速率高，速率高可达180Mbps；低延时，RTT往返延时低至2ms；全双工高速传输的无线模块。抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰；10秒快速开机建链，网页配置，使用简单；地对空20KM全向

说明书下载

借用试测

机器人远距离无线数字图传开发板12KM无线通信模块CSW630A 优势：1.距离远，全向无线传输距离最远可达12KM2.超小尺寸，29.5*21mm体积3.一对多，多路视频同时传输不卡顿4.低延时，RTT往返延时低至2ms5.支持中继，可以中继传输，覆盖信号无死角6.大带宽，实测数据可达180Mbps7.抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰8.10秒快速开机建链




12KM远距离无线通信模块数字视频传输模组



12KM远距离无线通信模块数字视频传输模组

机器人远距离无线数字图传开发板12KM无线通信模块CSW630A 优势：

1.距离远，全向无线传输距离最远可达12KM

2.超小尺寸，29.5*21mm体积

3.一对多，多路视频同时传输不卡顿

4.低延时，RTT往返延时低至2ms

5.支持中继，可以中继传输，覆盖信号无死角

6.大带宽，实测数据可达180Mbps

7.抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰

8.10秒快速开机建链

9.支持MESH自组网,最多可达16个

10.支持以太网，串口透传，串口转网络，SBUS等多接口

11.网页配置，使用简单

机器人远距离无线数字图传开发板12KM无线通信模块CSW630A参数：

远传输距离	CSW630A：>12KM（空旷无干扰） 20KM(地对空无干扰定向天线，2Mbps)，典型城市内通视地对地1KM(全向天线)，地对空全向12KM
吞吐量	自适应，1~100Mbps
网络拓扑	点对点，点对多点，可支持组网，中继
接收灵敏度	-93dBm(Min)
分集	2x2MIMO，ML，MRC
传输技术	OFDM LR-WiFi
FEC	LDPC
频段	2400~2502MHz~5.85GHz
发射功率	24dBm
加密	WPA2 AES
工作温度范围	-25~80℃
功耗	2.5W (典型) 6W (最大)
数据接口	SBUSx1，GPIO 10/100M以太网WPS配对按键，USBx1，UARTx2（支持透传）
延时	典型值2m
重量	4.9g
功能应用	集成串口透传，串口转网络，SBUS

机器人远距离无线数字图传开发板12KM无线通信模块CSW630A 应用：

12KM远距离无线通信模块数字视频传输模组CSW630A超小参数：

远传输距离	CSW630A：>12KM（空旷无干扰） 20KM(地对空无干扰定向天线，2Mbps)，典型城市内通视地对地1KM(全向天线)，地对空全向12KM
吞吐量	自适应，1~100Mbps
网络拓扑	点对点，点对多点，可支持组网，中继
接收灵敏度	-93dBm(Min)
分集	2x2MIMO，ML，MRC
传输技术	OFDM LR-WiFi
FEC	LDPC
频段	2400~2502MHz~5.85GHz
发射功率	24dBm
加密	WPA2 AES
工作温度范围	-25~80℃
功耗	2.5W (典型) 6W (最大)
数据接口	SBUSx1，GPIO 10/100M以太网WPS配对按键，USBx1，UARTx2（支持透传）
延时	典型值2m
重量	4.9g
功能应用	集成串口透传，串口转网络，SBUS
