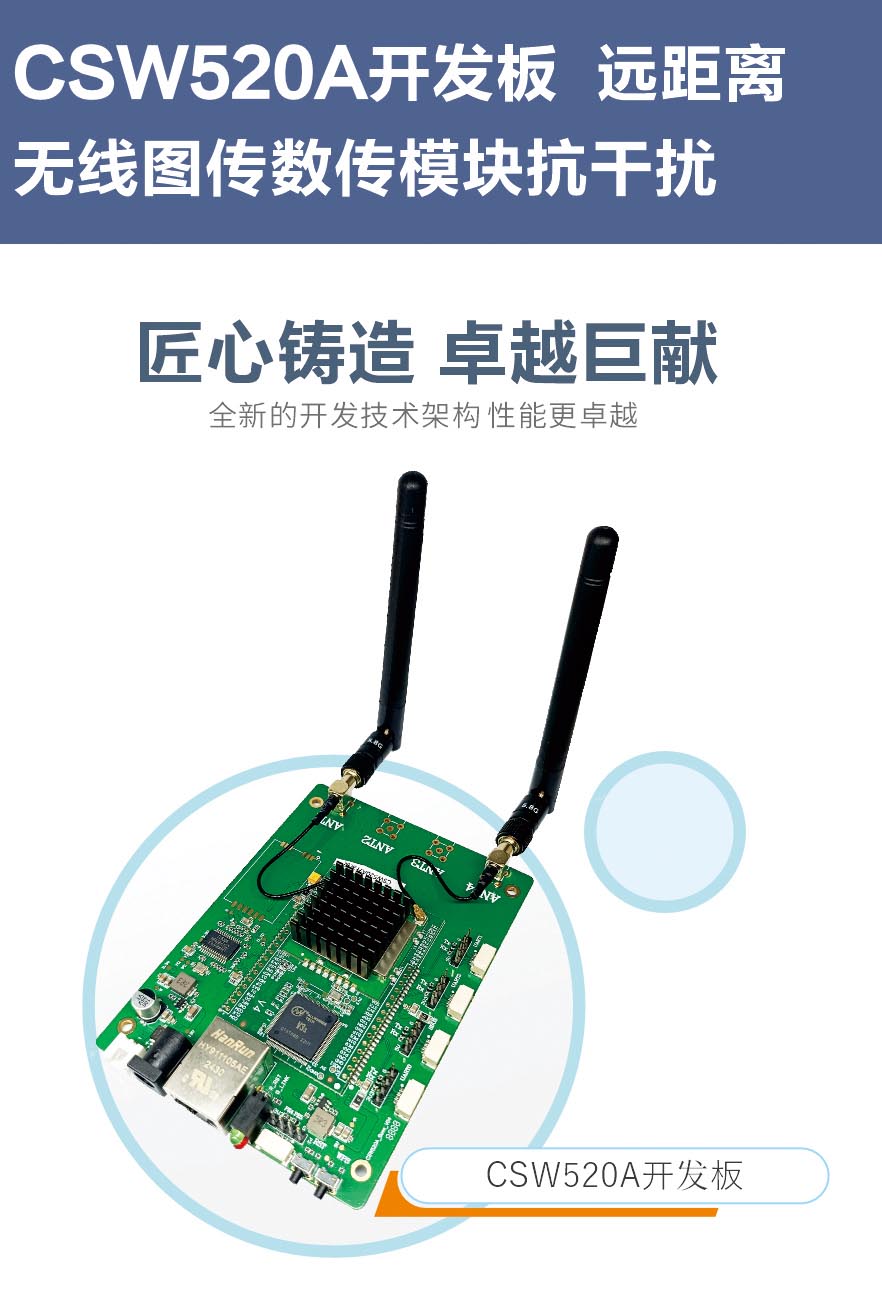

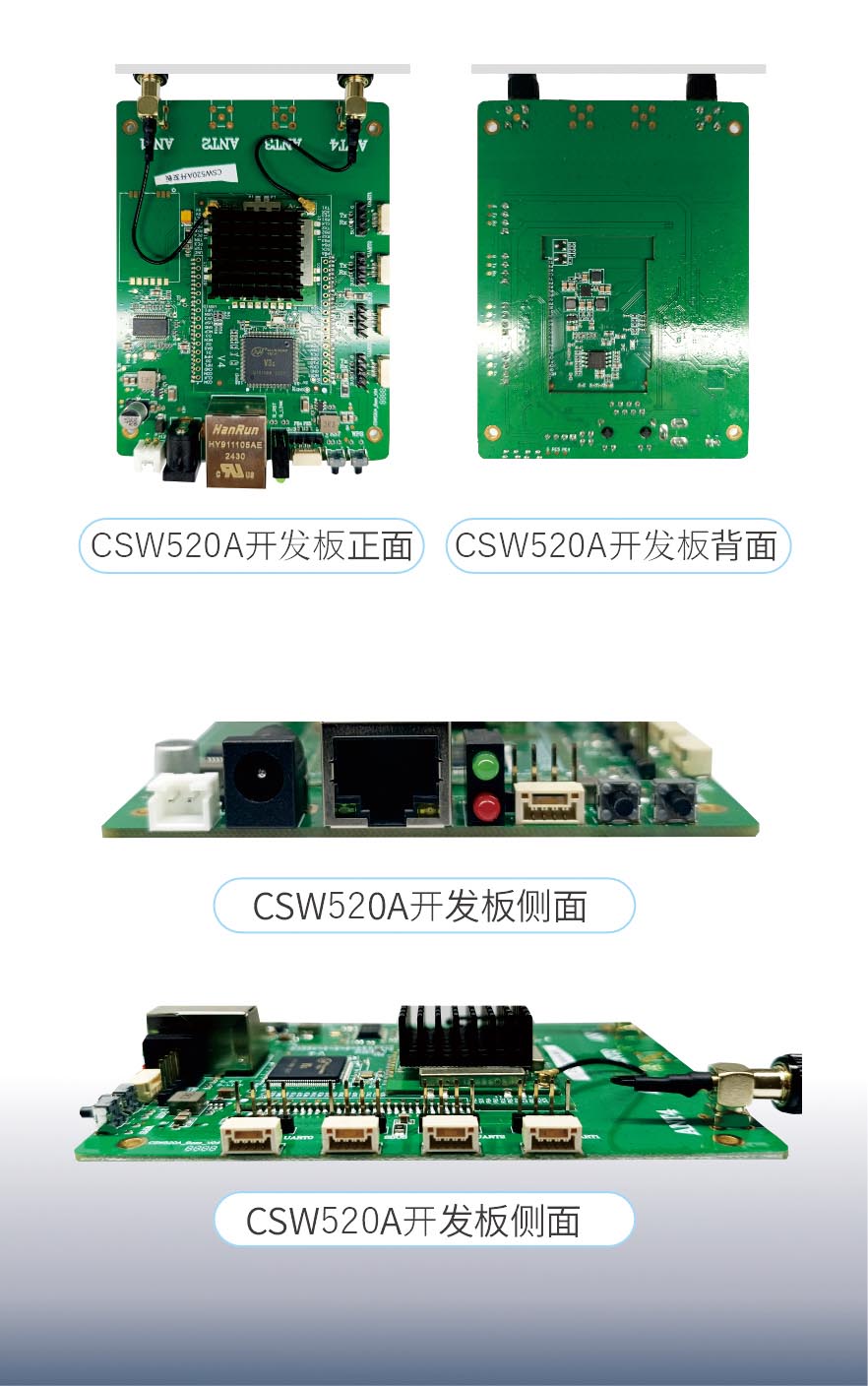

16KM无人机远距离无线数字图传开发板CSW520A通信模块

接口类型：UART,网口,sbus

工作频率：5.1~5.8GHz

发射功率：30dBm(双路) 27dBm(单路)

通信距离：16km(地对空)，定向30km

产品重量：70g(开发板)，14.5g(模块)

组网方式：mesh(16个)，中继，点对点，点对多

产品优势：开发板主要用于试测，产品支持图传，遥传和数传。距离远，速率高可达100Mbps；低延时，RTT往返延时低至2ms；全双工高速传输的无线模块。抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰；使用简单，一键配对，内嵌网页；地对空16KM全向

云望物联主营无人机远距离无线数字图传开发板16KM无线通信模块CSW520A、15公里远距离无线通信模组、MESH图传无线传输模块等，欢迎随时咨询




16KM远距离无线通信模块数字视频传输模组



16KM远距离无线通信模块数字视频传输模组

1.距离远，全向无线传输距离最远可达16KM

2.高功率，27dBm

3一对多，多路视频传输同时不卡顿

4.低延时，RTT往返延时低至2ms

5.支持中继，可以中继传输，覆盖信号无死角

6.大带宽，实测数据可达100Mbps

7.抗干扰，5.1~5.8GHz宽频率工作范围，支持频点无缝实时切换，有效面对干扰

8.使用简单，一键配对，内嵌网页

9.支持MESH自组网,最多可达16个

10.支持以太网，串口透传，串口转网络，SBUS等多接口

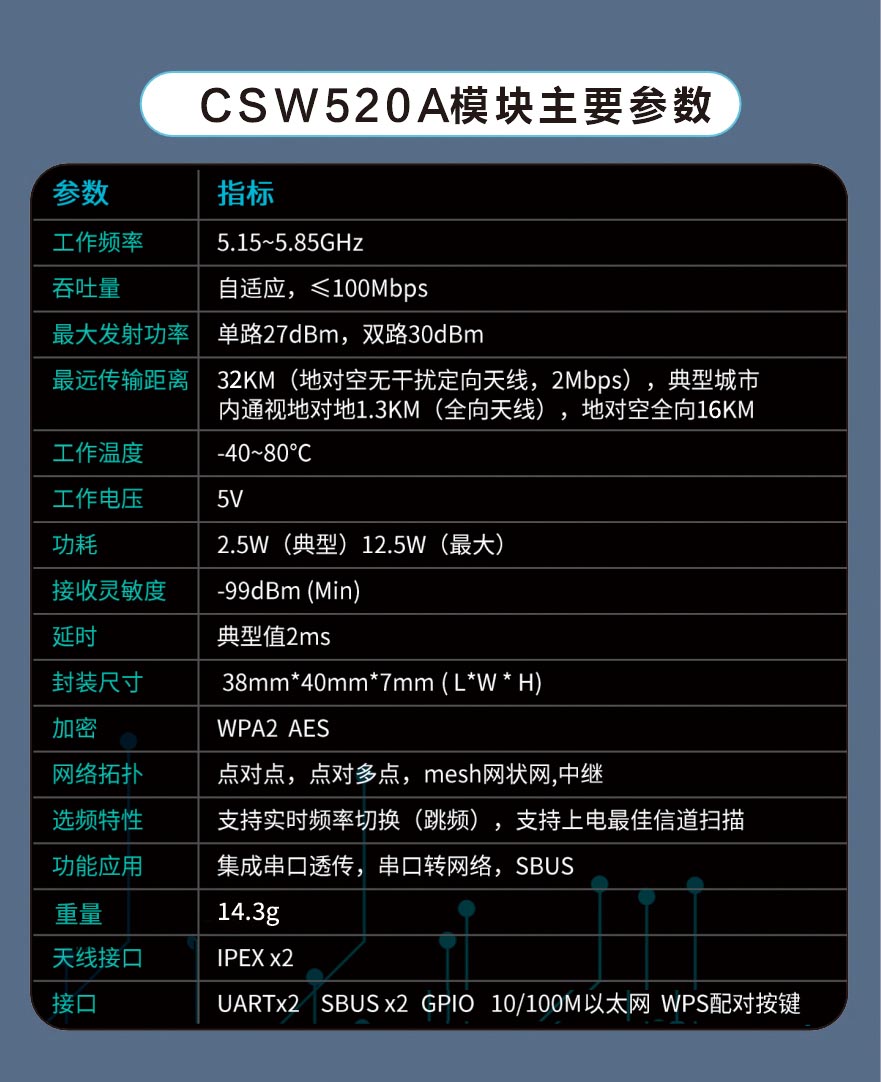

远传输距离	CSW520A：>16KM（空旷无干扰） 30KM(地对空无干扰定向天线，2Mbps)，典型城市内通视地对地1.3KM(全向天线)，地对空全向16KM
吞吐量	自适应，1~100Mbps
网络拓扑	点对点，点对多点，可支持组网，中继
接收灵敏度	-93dBm(Min)
分集	2x2MIMO，ML，MRC
传输技术	OFDM LR-WiFi
FEC	LDPC
频段	2400~2502MHz5.15~5.85GHz
发射功率	单路27dBm，双路30dBm
加密	WPA2 AES
工作温度范围	-25~80℃
功耗	2.5W( (典型) 12.5W(最大)
尺寸	38mm40mm7mm(LWH)

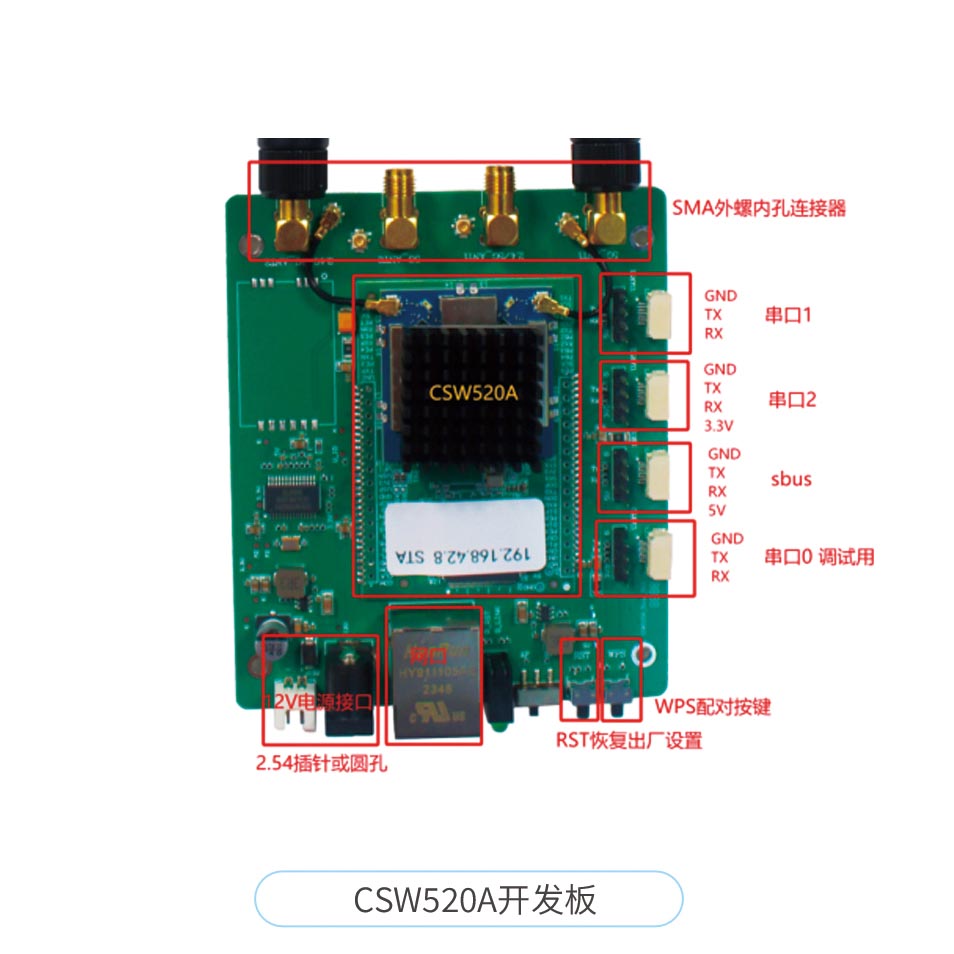

数据接口	SBUSx1，UARTx2(支持透传） GPIO 10/100M以太网WPS配对按键
重量	14.3g
功能应用	集成串口透传，串口转网络，SBUS
选频特性	支持实时频率切换(跳频)，支持上电最佳信道扫描
延时	典型值2ms

远传输距离	CSW520A：>12KM（空旷无干扰） 30KM(地对空无干扰定向天线，2Mbps)，典型城市内通视地对地1.3KM(全向天线)，地对空全向16KM
吞吐量	自适应，1~100Mbps
网络拓扑	点对点，点对多点，可支持组网，中继
接收灵敏度	-93dBm(Min)
分集	2x2MIMO，ML，MRC
传输技术	OFDM LR-WiFi
FEC	LDPC
频段	2400~2502MHz5.15~5.85GHz
发射功率	单路27dBm，双路30dBm
加密	WPA2 AES
工作温度范围	-25~80℃
功耗	2.5W( (典型) 12.5W(最大)
尺寸	38mm40mm7mm(LWH)
数据接口	SBUSx1，UARTx2(支持透传） GPIO 10/100M以太网WPS配对按键
重量	14.3g
功能应用	集成串口透传，串口转网络，SBUS
选频特性	支持实时频率切换(跳频)，支持上电最佳信道扫描
延时	典型值2ms
