一、核心功能：‌复位电路

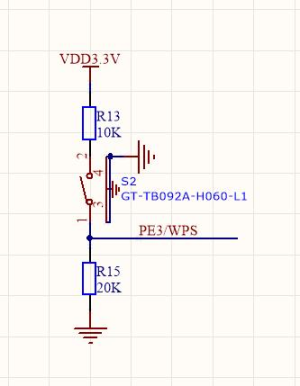

图中电路围绕“PE3/WPS”引脚设计，核心作用是‌控制通信模块的复位状态‌（复位是让模块初始化、重启的关键操作）。

二、关键元件与作用

1. 电源与接地

VDD3 3V‌：模块的3V供电引脚，为电路提供稳定电压。
接地（地线）‌：电路的“0V参考点”，所有元件的负极/低电平端都连接到这里，确保电压差稳定。

2. 电阻（R13、R15）

电阻是电路中‌限流、分压或固定电平‌的元件，图中两个电阻的作用如下：

R13（10KΩ）‌：连接在“VDD3 3V”与“PE3/WPS”之间，是‌上拉电阻‌。
 ✅ 作用：当“PE3/WPS”无外部驱动时，R13将信号线拉高至3V（高电平），让模块保持‌正常工作状态‌（不复位）。
R15（20KΩ）‌：连接在“PE3/WPS”与地之间，是‌下拉电阻‌。
 ✅ 作用：当“PE3/WPS”无外部驱动时，R15将信号线拉低至0V（低电平），让模块进入‌复位状态‌（初始化）。

3. 开关（S2）

开关是‌手动控制复位的“开关”‌，按下时电路状态切换：

开关‌断开‌：R13的“上拉作用”生效，PE3/WPS为高电平，模块正常工作。
开关‌按下‌：PE3/WPS被R15拉低至低电平，模块触发复位（重启）。

4. 电容（C1）

电容是‌滤波元件‌，连接在“VDD3 3V”与地之间，作用是‌平滑电源电压‌（滤除电源中的杂波、噪声），让模块供电更稳定。

5. 通信模块引脚（PE3/WPS）

PE3/WPS是通信模块的‌复位引脚‌（“WPS”常指“无线保护开关”，此处为复位功能）。

高电平（由R13上拉提供）：模块正常工作。
低电平（由R15下拉提供）：模块复位。

三、电路工作逻辑（通俗理解）

上电后默认状态‌：开关S2断开时，R13将PE3/WPS拉高至3V（高电平），模块正常工作。
 手动复位操作‌：按下开关S2，PE3/WPS被R15拉低至0V（低电平），模块触发复位（重启）；松开开关后，R13再次将PE3/WPS拉高，模块恢复正常工作。

四、图标意义（零基础速查）

总结：

这个电路通过‌上拉电阻（R13）+ 下拉电阻（R15）+ 手动开关（S2）‌，实现了“正常工作（高电平）”和“手动复位（低电平）”的切换，是通信模块复位功能的典型电路设计。
