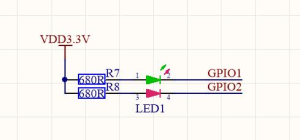

一、电路核心功能：LED状态指示电路

该电路是通信模块的‌状态指示灯电路‌，通过两个LED（LED1的绿色和红色部分）分别显示GPIO1和GPIO2引脚的电平状态，直观反映模块的工作状态（如通信连接、数据传输等）。

二、关键元件解析（零基础视角）

1. 电源与接地（VDD3.3V）

VDD3.3V‌：模块的3.3V供电引脚，为整个指示灯电路提供电源（相当于电路的“动力来源”）。

2. 电阻（R7、R8，均为680Ω）

电阻是电路中的“限流元件”，防止电流过大烧坏LED，图中两个电阻作用相同：

R7‌：串联在绿色LED与GPIO1之间，限制流过绿色LED的电流。
R8‌：串联在红色LED与GPIO2之间，限制流过红色LED的电流。
680Ω含义‌：电阻阻值为680欧姆，确保LED安全工作（电流约3-5mA，符合LED正常发光需求）。

3. LED指示灯（LED1）

LED是“发光二极管”，通电时发光，不同颜色代表不同状态，图中LED1为‌双色LED‌（集成绿色和红色两个发光单元）：

绿色LED（引脚1-2）‌：阳极（长引脚）接R7，阴极（短引脚）接GPIO1。
 ✅ 工作逻辑：当GPIO1输出低电平（0V）时，电流从VDD3.3V→R7→绿色LED→GPIO1→地，绿色LED点亮；若GPIO1为高电平（3.3V），LED两端无电压差，不亮。
 红色LED（引脚3-4）‌：阳极（长引脚）接R8，阴极（短引脚）接GPIO2。
 ✅ 工作逻辑：当GPIO2输出低电平（0V）时，电流从VDD3.3V→R8→红色LED→GPIO2→地，红色LED点亮；若GPIO2为高电平（3.3V），LED不亮。

4. 控制引脚（GPIO1、GPIO2）

GPIO1/GPIO2‌：通信模块的通用输入输出引脚，通过输出高低电平控制LED亮灭，间接反映模块状态（如GPIO1低电平=绿色亮=“正常连接”，GPIO2低电平=红色亮=“数据传输中”）。

三、电路工作流程（通俗理解）

绿色LED亮‌：GPIO1输出低电平（0V），电流通过R7驱动绿色LED发光，代表模块处于“状态A”（如已连接）。
红色LED亮‌：GPIO2输出低电平（0V），电流通过R8驱动红色LED发光，代表模块处于“状态B”（如正在传输数据）。
 LED不亮‌：对应GPIO引脚输出高电平（3.3V），LED两端无电流，不发光，代表“状态未激活”。

四、图标意义速查

五、核心结论

该电路通过‌GPIO引脚控制LED亮灭‌，将模块内部电信号转化为直观的灯光信号，便于用户快速判断模块工作状态（如绿色亮=正常，红色亮=异常或特定功能激活）。电阻的作用是保护LED，避免电流过大损坏元件。‌

(一)、电路功能：LED状态指示电路

该电路是通信模块的‌指示灯电路‌，通过绿色和红色LED（LED1）分别显示GPIO1和GPIO2引脚的电平状态，直观反映模块工作状态（如连接、数据传输等）。

(二)、元件解析

1. ‌电源（VDD3.3V）‌

模块的3.3V供电引脚，为指示灯电路提供电力。

2. ‌电阻（R7、R8，680Ω）‌

作用‌：限制电流，保护LED不被烧坏（680Ω是安全阻值，确保LED电流约3-5mA）。
连接‌：R7串联绿色LED，R8串联红色LED。

3. ‌双色LED（LED1）‌

绿色LED（引脚1-2）‌：GPIO1控制，当GPIO1输出低电平（0V）时点亮（如“正常连接”）。
红色LED（引脚3-4）‌：GPIO2控制，当GPIO2输出低电平（0V）时点亮（如“数据传输中”）。
不亮条件‌：对应GPIO引脚输出高电平（3.3V）时，LED无电流不发光。

4. ‌控制引脚（GPIO1、GPIO2）‌

模块的信号输出引脚，通过高低电平控制LED亮灭，间接表示模块状态。

（三）、工作逻辑

绿灯亮‌：GPIO1=低电平→模块处于“状态A”（如已连接）。
红灯亮‌：GPIO2=低电平→模块处于“状态B”（如传输数据）。
灯不亮‌：对应GPIO=高电平→“状态未激活”。

（四）、图标速查
